Bildentrauschen mit Dictionary Learning

Ein Beispiel, das die Auswirkung der Rekonstruktion verrauschter Fragmente eines Waschbären-Gesichtsbildes vergleicht, wobei zunächst Online Dictionary Learning und verschiedene Transformationsmethoden verwendet werden.

Das Dictionary wird auf der verzerrten linken Hälfte des Bildes trainiert und anschließend verwendet, um die rechte Hälfte zu rekonstruieren. Beachten Sie, dass eine noch bessere Leistung erzielt werden könnte, indem auf ein unverzerrtes (d. h. rauschfreies) Bild trainiert wird, aber hier gehen wir davon aus, dass dieses nicht verfügbar ist.

Eine gängige Praxis zur Bewertung der Ergebnisse des Bildentrauschens ist die Betrachtung der Differenz zwischen der Rekonstruktion und dem Originalbild. Wenn die Rekonstruktion perfekt ist, sieht dies wie Gaußsches Rauschen aus.

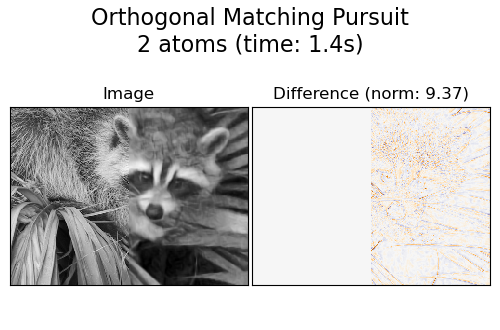

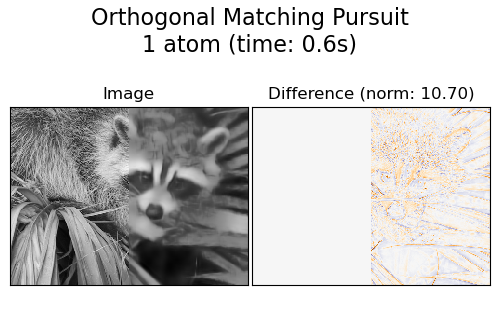

Aus den Diagrammen ist ersichtlich, dass die Ergebnisse von Orthogonal Matching Pursuit (OMP) mit zwei Nicht-Null-Koeffizienten etwas weniger verzerrt sind als bei Beibehaltung von nur einem (die Kanten wirken weniger ausgeprägt). Außerdem ist es in Bezug auf die Frobenius-Norm näher an der Grundwahrheit.

Das Ergebnis von Least Angle Regression ist viel stärker verzerrt: Die Differenz erinnert an den lokalen Intensitätswert des Originalbildes.

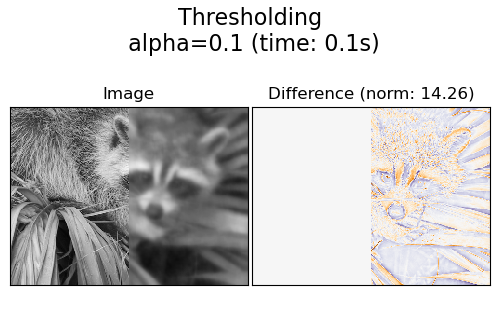

Thresholding ist eindeutig nicht nützlich zum Entrauschen, aber es ist hier, um zu zeigen, dass es ein suggestives Ergebnis mit sehr hoher Geschwindigkeit liefern kann und somit für andere Aufgaben wie die Objekterkennung nützlich sein kann, bei denen die Leistung nicht unbedingt mit der Visualisierung zusammenhängt.

# Authors: The scikit-learn developers
# SPDX-License-Identifier: BSD-3-Clause

Verzerrtes Bild generieren

import numpy as np
from scipy.datasets import face

raccoon_face = face(gray=True)

# Convert from uint8 representation with values between 0 and 255 to
# a floating point representation with values between 0 and 1.
raccoon_face = raccoon_face / 255.0

# downsample for higher speed
raccoon_face = (
    raccoon_face[::4, ::4]
    + raccoon_face[1::4, ::4]
    + raccoon_face[::4, 1::4]
    + raccoon_face[1::4, 1::4]
)
raccoon_face /= 4.0
height, width = raccoon_face.shape

# Distort the right half of the image
print("Distorting image...")
distorted = raccoon_face.copy()
distorted[:, width // 2 :] += 0.075 * np.random.randn(height, width // 2)

Distorting image...

Verzerrtes Bild anzeigen

import matplotlib.pyplot as plt


def show_with_diff(image, reference, title):
    """Helper function to display denoising"""
    plt.figure(figsize=(5, 3.3))
    plt.subplot(1, 2, 1)
    plt.title("Image")
    plt.imshow(image, vmin=0, vmax=1, cmap=plt.cm.gray, interpolation="nearest")
    plt.xticks(())
    plt.yticks(())
    plt.subplot(1, 2, 2)
    difference = image - reference

    plt.title("Difference (norm: %.2f)" % np.sqrt(np.sum(difference**2)))
    plt.imshow(
        difference, vmin=-0.5, vmax=0.5, cmap=plt.cm.PuOr, interpolation="nearest"
    )
    plt.xticks(())
    plt.yticks(())
    plt.suptitle(title, size=16)
    plt.subplots_adjust(0.02, 0.02, 0.98, 0.79, 0.02, 0.2)


show_with_diff(distorted, raccoon_face, "Distorted image")

Referenz-Patches extrahieren

from time import time

from sklearn.feature_extraction.image import extract_patches_2d

# Extract all reference patches from the left half of the image
print("Extracting reference patches...")
t0 = time()
patch_size = (7, 7)
data = extract_patches_2d(distorted[:, : width // 2], patch_size)
data = data.reshape(data.shape[0], -1)
data -= np.mean(data, axis=0)
data /= np.std(data, axis=0)
print(f"{data.shape[0]} patches extracted in %.2fs." % (time() - t0))

Extracting reference patches...
22692 patches extracted in 0.01s.

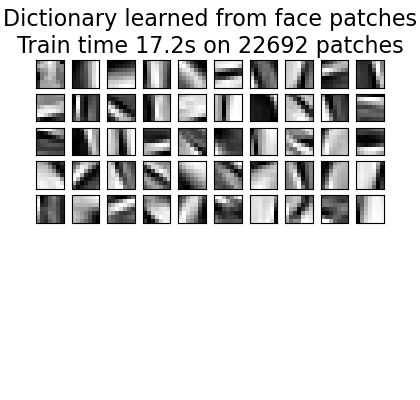

Dictionary aus Referenz-Patches lernen

from sklearn.decomposition import MiniBatchDictionaryLearning

print("Learning the dictionary...")
t0 = time()
dico = MiniBatchDictionaryLearning(
    # increase to 300 for higher quality results at the cost of slower
    # training times.
    n_components=50,
    batch_size=200,
    alpha=1.0,
    max_iter=10,
)
V = dico.fit(data).components_
dt = time() - t0
print(f"{dico.n_iter_} iterations / {dico.n_steps_} steps in {dt:.2f}.")

plt.figure(figsize=(4.2, 4))
for i, comp in enumerate(V[:100]):
    plt.subplot(10, 10, i + 1)
    plt.imshow(comp.reshape(patch_size), cmap=plt.cm.gray_r, interpolation="nearest")
    plt.xticks(())
    plt.yticks(())
plt.suptitle(
    "Dictionary learned from face patches\n"
    + "Train time %.1fs on %d patches" % (dt, len(data)),
    fontsize=16,
)
plt.subplots_adjust(0.08, 0.02, 0.92, 0.85, 0.08, 0.23)

Learning the dictionary...
2.0 iterations / 125 steps in 17.16.

Verrauschte Patches extrahieren und mit dem Dictionary rekonstruieren

from sklearn.feature_extraction.image import reconstruct_from_patches_2d

print("Extracting noisy patches... ")
t0 = time()
data = extract_patches_2d(distorted[:, width // 2 :], patch_size)
data = data.reshape(data.shape[0], -1)
intercept = np.mean(data, axis=0)
data -= intercept
print("done in %.2fs." % (time() - t0))

transform_algorithms = [
    ("Orthogonal Matching Pursuit\n1 atom", "omp", {"transform_n_nonzero_coefs": 1}),
    ("Orthogonal Matching Pursuit\n2 atoms", "omp", {"transform_n_nonzero_coefs": 2}),
    ("Least-angle regression\n4 atoms", "lars", {"transform_n_nonzero_coefs": 4}),
    ("Thresholding\n alpha=0.1", "threshold", {"transform_alpha": 0.1}),
]

reconstructions = {}
for title, transform_algorithm, kwargs in transform_algorithms:
    print(title + "...")
    reconstructions[title] = raccoon_face.copy()
    t0 = time()
    dico.set_params(transform_algorithm=transform_algorithm, **kwargs)
    code = dico.transform(data)
    patches = np.dot(code, V)

    patches += intercept
    patches = patches.reshape(len(data), *patch_size)
    if transform_algorithm == "threshold":
        patches -= patches.min()
        patches /= patches.max()
    reconstructions[title][:, width // 2 :] = reconstruct_from_patches_2d(
        patches, (height, width // 2)
    )
    dt = time() - t0
    print("done in %.2fs." % dt)
    show_with_diff(reconstructions[title], raccoon_face, title + " (time: %.1fs)" % dt)

plt.show()

•
•
•
•

Extracting noisy patches...
done in 0.00s.
Orthogonal Matching Pursuit
1 atom...
done in 0.62s.
Orthogonal Matching Pursuit
2 atoms...
done in 1.40s.
Least-angle regression
4 atoms...
done in 9.51s.
Thresholding
 alpha=0.1...
done in 0.09s.
